25 طن شاحنة القمامة القابلة للتفريغ

المعلمة

1) في الوقت الحاضر ، تستخدم محطات النفايات المحلية الحضرية الصغيرة في الداخل والخارج بشكل أساسي الضغط للتخلص من النفايات ، والتي تنقسم إلى ضغط أفقي وضغط عمودي وفقًا لاتجاه قوة الضغط. تتميز معدات ضغط القمامة المتنقلة الذكية بتأثير كبير في السوق بسبب بصمتها الصغيرة ، ولا توجد متطلبات الهندسة المدنية ، وقوة ضغط كبيرة ، وتخطيط المعدات المدمجة. تعتمد معدات ضغط القمامة المتنقلة الذكية التي تنتجها شركتنا ضغطًا أفقيًا. مقارنةً بالمنتجات المحلية المماثلة ، فهي أكثر تقدماً من حيث علاج إغلاق القمامة ، والتخطيط الهيكلي ، وتحسين الآلية ، ودرجة الأتمتة والتشغيل المريح.

2) تتبنى شاحنة القمامة القابلة للتحميل المقصورة سلة مُرفقة بالكامل ويمكن رفعها وتفريغها من الهيكل. لديها خصائص بنية بسيطة ، والتشغيل المريح والمرن ، والسلامة والموثوقية ، ودرجة عالية من الميكنة ، بحيث يتمتع بكفاءة عالية في العمل ، يمكن أن تمنع سوء التشغيل ، وتجنب الحوادث ، وإنقاذ القوى العاملة ، وتقليل كثافة العمالة للموظفين. نظرًا لهيكلها الخاص وطريقة عمله ، يمكنه تجنب التلوث الثانوي وتلوث الضوضاء بشكل فعال أثناء التحميل والنقل ، وهو مفيد للغاية لحماية البيئة. إنها شاحنة القمامة القابلة للتفريغ 25 طنًا من مجموعة مجموعة القمامة والنقل.

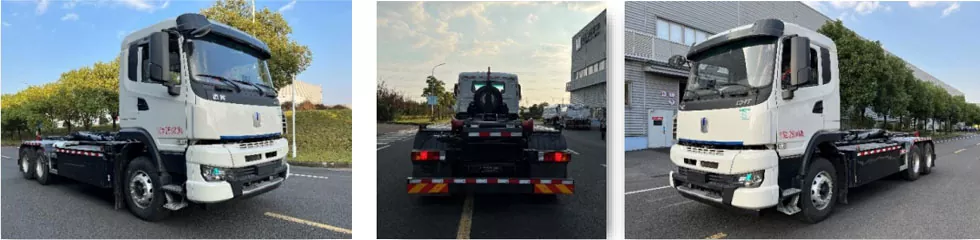

3) 25 طنًا من نوع شاحنة القمامة القابلة للتفريغ ، وهي شاحنة تفريغ القمامة هي مركبة صحية خاصة تم تعديلها على أساس هيكل Geely Yuancheng من الدرجة الثانية من الدرجة الثانية. تتكون السيارة من الهيكل ، خطاف الذراع ، نظام تثبيت الدعم الخلفي الأسطوانة ، النظام الهيدروليكي ، نظام التحكم ، إلخ.

4) يتبنى الهيكل عبارة عن سيارة أجرة جديدة ذات رأس واحد ، ومسافة واحدة ، وشبه العائمة ، ومقعد الوسادة الهوائية ، وفرامل الهواء ، وتوجيه الطاقة ، وتكييف الهواء الأصلي.

5) يتمتع الهيكل بمظهر عصري ، وصفائح صلبة ، وقوة قوية ، وقدرة محمل قوية ، وجودة موثوقة ، والتي يتم الاعتراف بها بشكل كبير من قبل العملاء.

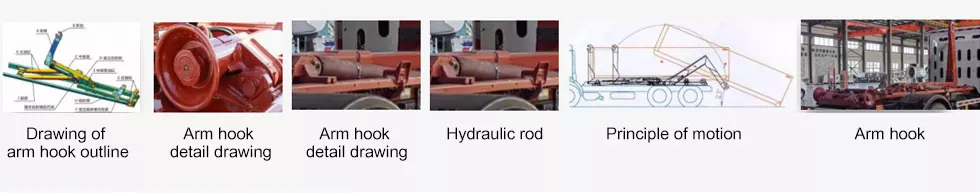

6) خطاف الذراع

يتكون خطاف الذراع بشكل رئيسي من ذراع خطاف B hook hook c hook c middle b beam d hydraulic dump lock e telescopic arm cylinder f box hydraulic box عرضية قفلة خلفية h الذراع الميل i subbeam j subbeam box dump uxiliary bracket k main main cylinder

تكوين الهيكل

7) الميزات الفنية لربط الذراع:

أ. بنية متقدمة وتصميم النظام الهيدروليكي.

ب. يمكن تشغيل جميع العمليات عن بُعد (في حدود 30 مترًا) ، وهو أمر بسيط ومريح للعمل.

C. الأجزاء الهيكلية هي مقاييس معالجة مضادة للتآكل بالكامل: يتم رش مكونات الصلب باستخدام طلاء عالي الجودة ؛ الأجزاء المعدنية (موصلات المحاور ، أنابيب الزيت الصلب ، تجهيزات الخرطوم ، مفاصل الترباس ، إلخ) هي مضادة للتآكل معالجة ومجلفنة.

يتم استخدام المسبوكات المتكاملة في العديد من الأماكن التي يتركز فيها الاحتكاك بين خطاف الذراع وجسم الصندوق نسبيًا. المسبوكات لها خصائص ميكانيكية جيدة وخصائص الاحتكاك والتزييت الممتازة.

8) الخصائص الحركية

A. يمكن أن ينزلق صندوق السيارة أفقيًا على سكة الدليل لمسافة معينة

ب. يمكن استخدام الانزلاق الأفقي لتقليل مركز ارتفاع الجاذبية في صندوق السيارة بشكل فعال أثناء التحميل الذاتي وتحميله وتفريغه في المربع

يمكن تركيب صناديق السيارات ذات نطاق أكبر ، مما يؤدي إلى تحسين كفاءة استخدام المركبات

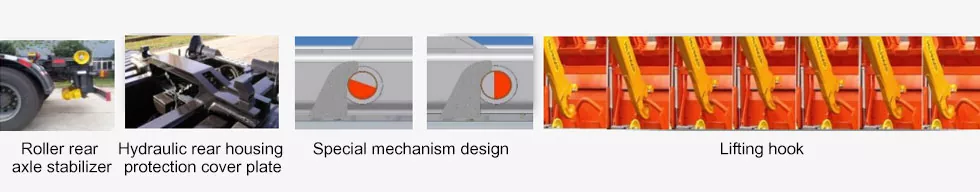

9) أجهزة السلامة

أ. تم تجهيز إجمالي ضغط النظام وكل كتلة صمام وحدة بحماية الزائد.

ب. أسطوانة الرفع ، اسطوانة الانزلاق ، أسطوانة قفل الصندوق الخلفي ومثبت الخلفي جميعها مجهزة بصمامات الحمل. يتم تعيين التعشيق الهيدروليكي بين الدوائر الوظيفية مثل انزلاق ذراع الخطاف ، والتحميل الذاتي مربع ، وتحميل الصناديق والتفريغ ، وقفل الصندوق الخلفي لتجنب سوء التشغيل.

C. Hook: تصميم عالي القوة ، تصنيع متكامل. يناسب منحنى سطح التلامس مسار الحركة الفعلي ، مما يجعله أسهل وأكثر موثوقية للتعليق وتفريغ الصناديق ؛ تم تجهيز الخطاف بجهاز أمان الجاذبية الميكانيكية لضمان السلامة والموثوقية.

يضمن تصميم الآلية الخاصة أن يتم فصل ذراع الخطاف والإطار الوجه بشكل موثوق بهما أثناء عملية التحميل والتفريغ. E. تم تصميم قفل الصندوق الخلفي الهيدروليكي بغطاء وقائي مقوى لضمان عدم تلف آلية قفل الصندوق الخلفي عن طريق الخطأ.

10) النظام الهيدروليكي يتكون النظام من مضخة زيت هيدروليكية ، صمام تحكم رئيسي ، صمام توازن ، قفل هيدروليكي ، أسطوانة زيت الإغراق ، أسطوانة زيت منزلق ، أنبوب زيت هيدروليكي ، خزان زيت هيدروليكي ، إلخ.

11) الميزات الفنية للنظام الهيدروليكي:

A. وهي مزودة بصمام تشغيل مكون من خمسة موضع من الخمسة العلامة التجارية كمعيار ، وهو مستقر وموثوق في التشغيل وسهل الصيانة.

ب.

C. خزان الوقود الموسع 110 لتر ، مزود بفلتر زيت الإرجاع ، مرشح الهواء ، مستوى متكامل ومؤشر درجة حرارة الزيت ، وصمام إيقاف (لسهولة الصيانة واستبدال المكونات الهيدروليكية) وغيرها من الملحقات.

12) نظام التحكم يتكون النظام من صمامات التحكم الهوائية ، وأنابيب الهواء ، إلخ. نظام التحكم الهوائي المثبت في الكابينة مجهز بجهاز تخميد لضمان إجراءات تحكم آمنة وموثوقة. من خلال معالجة صمام التحكم الهوائي ، يتم التحكم في المحرك الهيدروليكي المقابل لتحقيق متطلبات الإجراء المطلوبة لتشغيل خطاف الازدهار.

13) نظام الدعم الخلفي الهيدروليكي القياسي القياسي للمحور الخلفي ثنائي الأسطوانة ، يتم تثبيت مثبت المحور الخلفي على الأسطوانة في الطرف الخلفي من التعليق الخلفي للهيكل ، والوظيفة الرئيسية هي تقليل حمل التعليق الخلفي لحزمة السيارة ومنع السيارة من الإمالة أثناء تشغيل خطاف الطفرة.

14) بعض المعلمات
